電磁鐵型號和規格

市場上的微型電磁鐵種類繁多，在這里收集了市場上常規比較常見的電磁鐵，推拉式電磁鐵的型號規格、保持式的型號規格、圓管式電磁鐵的型號規格和吸盤式的型號規格提供參考：

因為電磁鐵屬于非標元器件，這里的型號規格僅限于當前軛鐵尺寸以及線圈設計范圍之內所達到的數值范圍，具體要以設計生產為準。

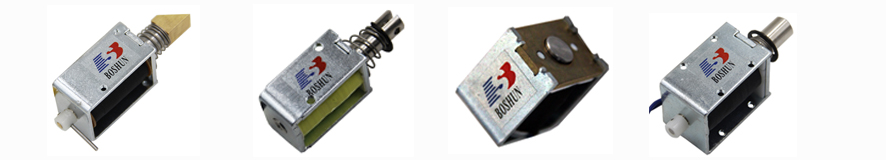

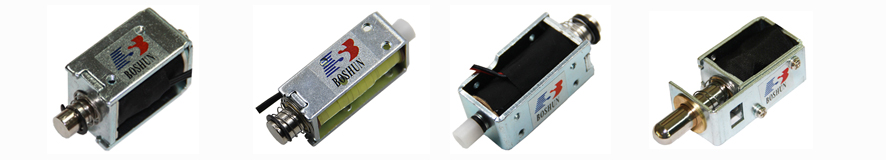

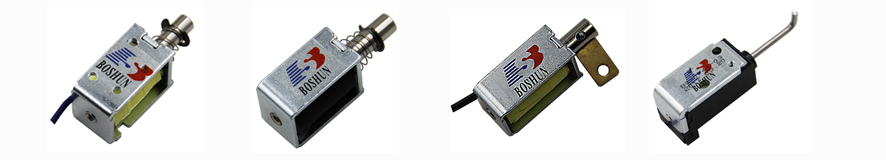

推拉式電磁鐵的規格型號以軛鐵尺寸、行程、力量值參考、通斷頻率以曲線圖做參考。

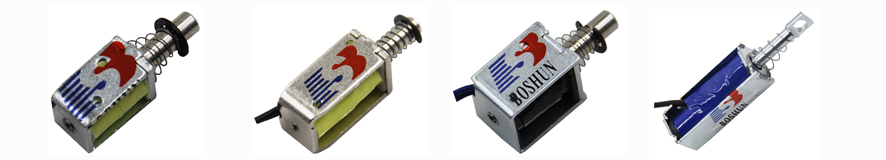

型號：BS-0415L-06	型號：BS-0421L-03	型號：BS-0520S-126	型號：BS-0537S-18
軛鐵尺寸(mm):15x8x10	軛鐵尺寸(mm)：21.5x12x9.6	軛鐵尺寸（mm）：20x16x13	軛鐵尺寸(mm):37x14x10
行程(mm):1~3	行程(mm):3~6	行程(mm):1~5	行程(mm):1~4
力量(克):20~40	力量(克):50~100	力量(克):100~200	力量(克):80~200
技術圖紙、曲線圖	技術圖紙、曲線圖	技術圖紙、曲線圖	技術圖紙、曲線圖

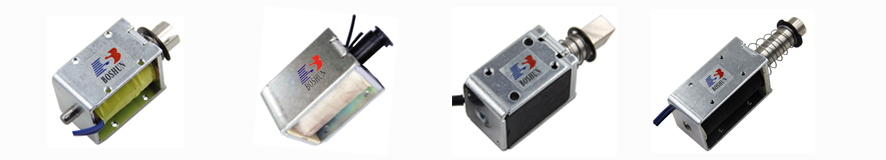

型號：BS-0630L-49	型號：BS-0730L-131	型號：BS-0730L-117	型號：BS-0741L-03
軛鐵尺寸(mm):30x19x16	軛鐵尺寸(mm):37x14x10	軛鐵尺寸(mm):30x16x14	軛鐵尺寸(mm):41x20x24
行程（mm）：1~6	行程（mm）：1~7	行程（mm）：1~7	行程（mm）：1~6
力量(克):150~400	力量(克):200~500	力量(克):200~700	力量(克):200~800
技術圖紙、曲線圖	技術圖紙、曲線圖	技術圖紙、曲線圖	技術圖紙、曲線圖

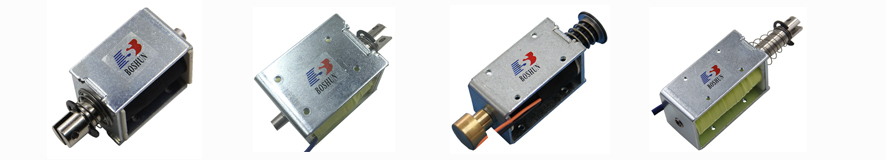

型號：BS-0837S-69	型號：BS-0940S-08	型號：BS-0946-06	型號：BS-1037L-57
軛鐵尺寸(mm):37x26x20	軛鐵尺寸(mm):40x20x15	軛鐵尺寸(mm):46x23x19	軛鐵尺寸(mm):37x26x20
行程(mm):1~8	行程(mm):1~6	行程(mm):1~7	行程(mm):1-10
力量(克):400~1200	力量(克):150~750	力量(克):400~1200	力量(克):400~2000
技術圖紙、曲線圖	技術圖紙、曲線圖	技術圖紙、曲線圖	技術圖紙、曲線圖

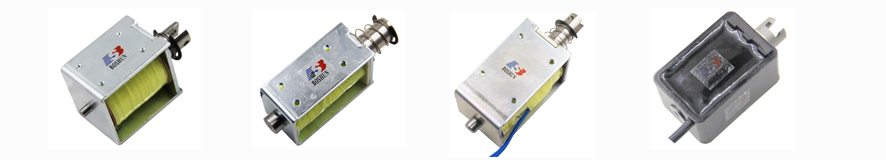

型號：BS-1039-12	型號：BS-1040L-64	型號：BS-1230-01	型號：BS-1240S-39
軛鐵尺寸(mm):39x26x20	軛鐵尺寸(mm):40x26x20	軛鐵尺寸(mm):30x32x22	軛鐵尺寸(mm):40x29x24
行程(mm):1~11	行程(mm):1~11	行程(mm):1~8	行程(mm):1~13
力量(克):400~1800	力量(克):600~2000	力量(克):600~2000	力量(克):400~2000
技術圖紙、曲線圖	技術圖紙、曲線圖	技術圖紙、曲線圖	技術圖紙、曲線圖

型號：BS-1245S-32	型號：BS-1250S-45	型號：BS-1253-09	型號：BS-1264L-13
軛鐵尺寸(mm):45x33x31	軛鐵尺寸(mm):52x37x41	軛鐵尺寸(mm):53x30x27	軛鐵尺寸(mm):64x38x30
行程(mm):1~12	行程(mm):1~25	行程(mm):1~17	行程(mm):1~25
力量(克):500~2500	力量(克):500~3500	力量(克):500~3000	力量(克):400~2500
技術圖紙、曲線圖	技術圖紙、曲線圖	技術圖紙、曲線圖	技術圖紙、曲線圖

型號：BS-1337L-01	型號：BS-1344-01	型號：BS-1348-01	型號：BS- 1354S-01
軛鐵尺寸(mm):36x32x25	軛鐵尺寸(mm):44x31x26	軛鐵尺寸(mm):48x34x28	軛鐵尺寸(mm):54x32x25
行程(mm):1~10	行程(mm):1~15	行程(mm):1~20	行程(mm):1~25
力量(克):500~3000	力量(克):750~3000	力量(克):400~2000	力量(克):700~3200
技術圖紙、曲線圖	技術圖紙、曲線圖	技術圖紙、曲線圖	技術圖紙、曲線圖

型號：BS-1550-25	型號：BS-1564S-98	型號：BS-1578-01	型號：BS-1660L-05
軛鐵尺寸(mm):51X41X37	軛鐵尺寸(mm):64x38x30	軛鐵尺寸(mm):78x51x44	軛鐵尺寸(mm):60x40x33
行程(mm):1~25	行程(mm):1~25	行程(mm):1~30	行程(mm):1~25
力量(克):500~4500	力量(克):1000~4500	力量(克):2000~7000	力量(克):1000~4500
技術圖紙、曲線圖	技術圖紙、曲線圖	技術圖紙、曲線圖	技術圖紙、曲線圖

型號：BS-1684L-17	型號：BS-2460-01	型號：BS-2055-03	型號：BS-2065S-01
軛鐵尺寸(mm):85x58x42	軛鐵尺寸(mm):60x40x40	軛鐵尺寸(mm):55x52x20	軛鐵尺寸(mm):65x45x45
行程(mm):1~30	行程(mm):1~20	行程(mm):1~20	行程(mm):1~25
力量(克):2000~8000	力量(克):1000~6000	力量(克):500~4200	力量(克):1800~7000
技術圖紙、曲線圖	技術圖紙、曲線圖	技術圖紙、曲線圖	技術圖紙、曲線圖

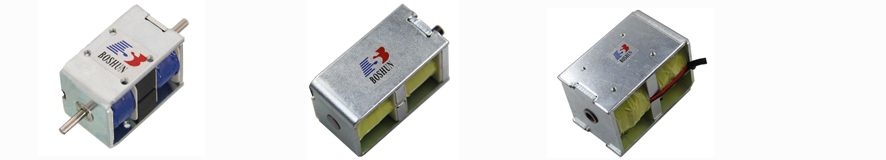

保持式電磁鐵分為單保持和雙保持式型號規格以軛鐵尺寸、行程、推拉力和保持力為核心參數、通斷頻率參考曲線圖。

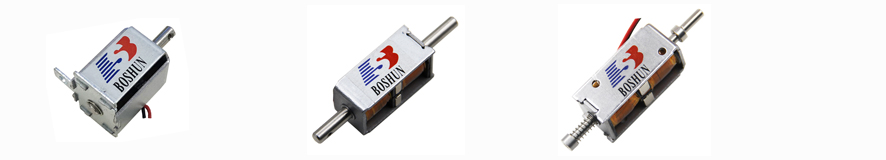

單保持式電磁鐵

型號：BS-0730N-01	型號：BS-0940N-01	型號：BS-0951N-01
軛鐵尺寸(mm)：30x16x14	軛鐵尺寸(mm)：40x25x25	軛鐵尺寸(mm)：51x25x25
行程(mm):1~6	行程(mm):1~6	行程(mm):1~6
推拉力（克）：50~600	推拉力（克）：300~5000	推拉力（克）：300~5000
保持力（克）：3000	保持力（克）：2800	保持力（克）：2500
技術圖紙、曲線圖	技術圖紙、曲線圖	技術圖紙、曲線圖

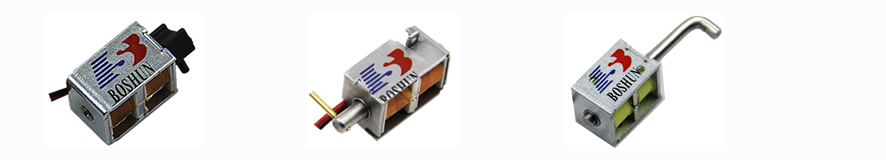

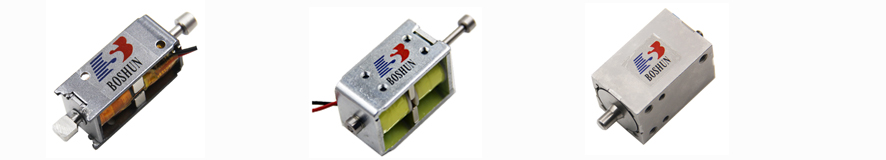

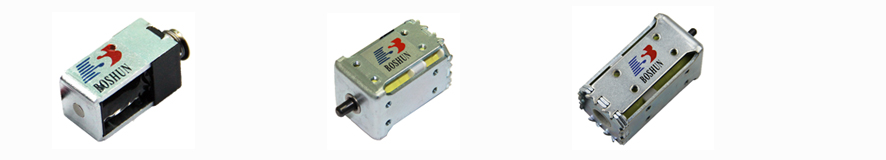

雙保持式電磁鐵

型號：BS-0521NS-33	型號：BS-K0523S-01	型號：BS-K0721-01
軛鐵尺寸(mm)：21x15x13	軛鐵尺寸(mm)：23x13x13	軛鐵尺寸(mm)：23.4x19x17
行程(mm):1~6	行程(mm):4	行程(mm):3.8
推拉力（克）：50~400	推拉力（克）：30	推拉力（克）：100
保持力（克）：150	保持力（克）：300	保持力（克）：200
技術圖紙、曲線圖	技術圖紙	技術圖紙

型號：BS-0724N-48	型號：BS-K0730S-28	型號：BS-K0734S-06
軛鐵尺寸(mm)：24x24x17	軛鐵尺寸(mm)：30x15x15	軛鐵尺寸(mm)：34x16x14
行程(mm):1~6	行程(mm):5	行程(mm):1~6
推拉力（克）：30~400	推拉力（克）：60	推拉力（克）：20~600
保持力（克）：500	保持力（克）：400	保持力（克）：2000
技術圖紙、曲線圖	技術圖紙	技術圖紙、曲線圖

型號：BS-K0735S-11	型號：BS-K0837S-01	型號：BS-K1140S-01
軛鐵尺寸(mm)：35x16x14	軛鐵尺寸(mm)：37x26x20	軛鐵尺寸(mm)：40x25x25
行程(mm):1~8	行程(mm):1~6	行程(mm):1~10
推拉力（克）：50~800	推拉力（克）：150~700	推拉力（克）：500~3000
保持力（克）：1200	保持力（克）：500	保持力（克）：2500
技術圖紙、曲線圖	技術圖紙、曲線圖	技術圖紙、曲線圖

型號：BS-K1240-14	型號：BS-K1253S-01	型號：BS-K1684S-09
軛鐵尺寸(mm)：40x29x24	軛鐵尺寸(mm)：53x27x30	軛鐵尺寸(mm)：85x58x52
行程(mm):1~12	行程(mm):1~15	行程(mm):28
推拉力（克）：200~2500	推拉力（克）：300~3500	推拉力（克）：1000
保持力（克）：2500	保持力（克）：500	保持力（克）：4000
技術圖紙、曲線圖	技術圖紙、曲線圖	技術圖紙

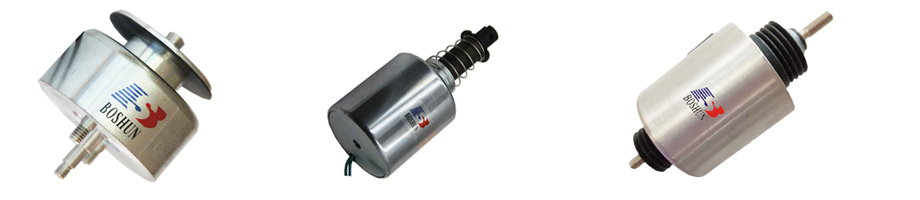

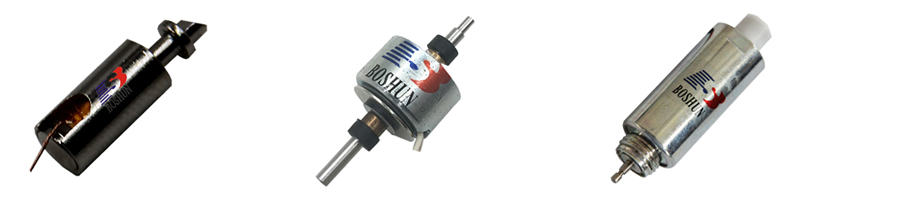

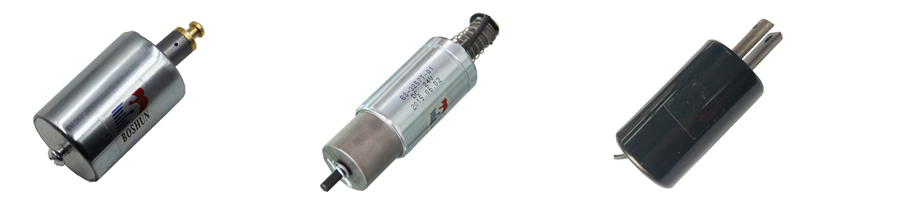

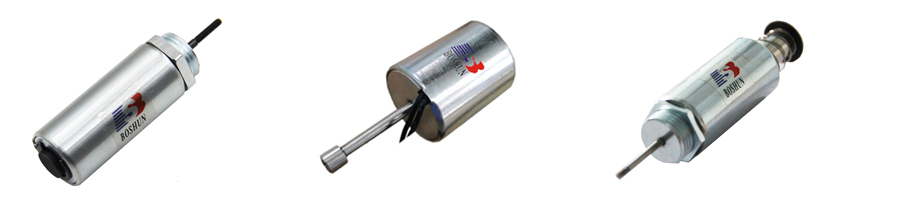

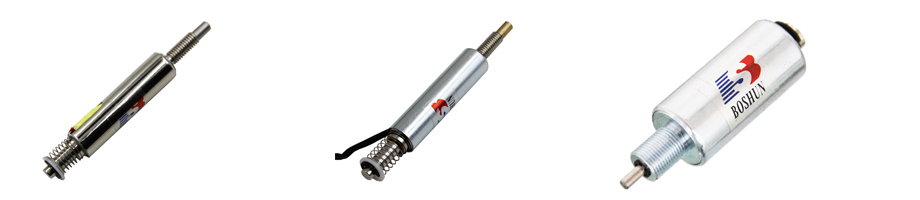

圓管式電磁鐵相比框架式設計更為緊密，以軛鐵尺寸、行程、推拉力為主要參數，通斷頻率參考曲線圖。

型號：BS-0510T-01	型號：BS-0812T-06	型號：BS-0860T-01
軛鐵尺寸(mm)：10x5	軛鐵尺寸(mm)：11.7x18.8	軛鐵尺寸(mm)：60x20
行程(mm):1~2	行程(mm):2	行程(mm):0.5
推拉力（克）：20	推拉力（克）：170	推拉力（克）：400
技術圖紙	技術圖紙	技術圖紙

型號：BS-0915TL-06	型號：BS-1325T-01	型號：BS-1327TS-10
軛鐵尺寸(mm)：15.4x9	軛鐵尺寸(mm)：26x13	軛鐵尺寸(mm)：27x13
行程(mm):1	行程(mm):1~15	行程(mm):4
推拉力（克）：15	推拉力（克）：50~500	推拉力（克）：120
技術圖紙	技術圖紙、曲線圖	技術圖紙

型號：BS-1348T-01	型號：BS-1350TS-02	型號：BS-1632T-04
軛鐵尺寸(mm)：48x13	軛鐵尺寸(mm)：50x13	軛鐵尺寸(mm)：32x16
行程(mm):7	行程(mm):12	行程(mm):3
推拉力（克）：30	推拉力（克）：90	推拉力（克）：60
技術圖紙	技術圖紙	技術圖紙、曲線圖

型號：BS-1939T-01	型號：BS-1950TS-01	型號：BS-2226TS-01
軛鐵尺寸(mm)：3	軛鐵尺寸(mm)：53x19	軛鐵尺寸(mm)：26x22
行程(mm):1~15	行程(mm):5	行程(mm):4
推拉力（克）：50~1400	推拉力（克）：500	推拉力（克）：140
技術圖紙、曲線圖	技術圖紙	技術圖紙

型號：BS-2351T-01	型號：BS-2530T-01	型號：BS-2551T-05
軛鐵尺寸(mm)：51x23	軛鐵尺寸(mm)：30x25	軛鐵尺寸(mm)：51x25
行程(mm):3	行程(mm):5	行程(mm):1~18
推拉力（克）：200	推拉力（克）：1500	推拉力（克）：300~3500
技術圖紙	技術圖紙	技術圖紙、曲線圖

型號：BS-2840T-01	型號：BS-3257T-01	型號：BS-3755T-03
軛鐵尺寸(mm)：40x28	軛鐵尺寸(mm)：	軛鐵尺寸(mm)：55x37
行程(mm):1	行程(mm):1~20	行程(mm):5.5
推拉力（克）：1600	推拉力（克）：300~4800	推拉力（克）：1800
技術圖紙	技術圖紙、曲線圖	技術圖紙

型號：BS-4020T-02	型號：BS-5156TL-07	型號：BS-7074TS-01
軛鐵尺寸(mm)：20x40	軛鐵尺寸(mm)：56x51	軛鐵尺寸(mm)：74x70
行程(mm):1.27	行程(mm):10	行程(mm):15
推拉力（克）：1800	推拉力（克）：600	推拉力（克）：5500
技術圖紙	技術圖紙	技術圖紙

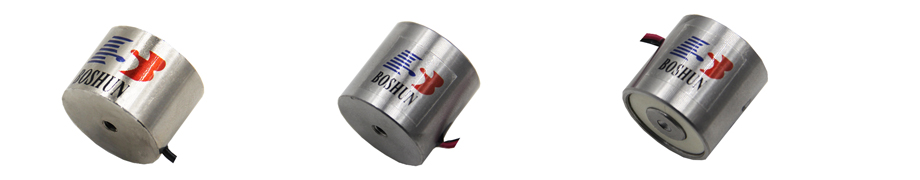

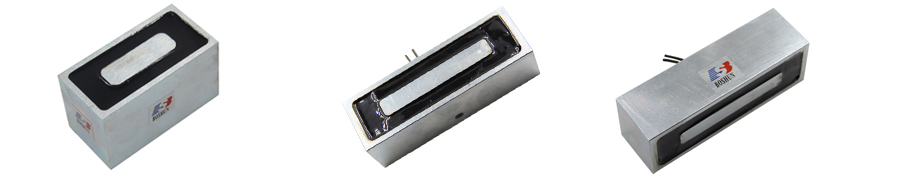

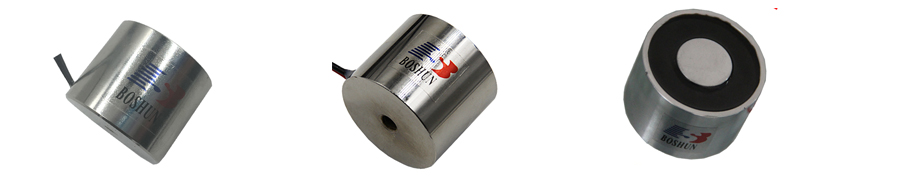

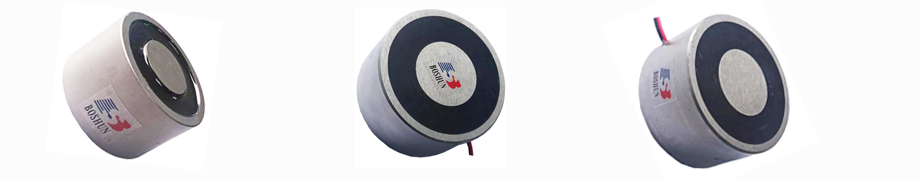

吸盤式電磁鐵的型號規格以軛鐵尺寸、吸力（電磁鐵與吸附物體面百分百接觸面產生的吸力，行程是0mm）通斷頻率可參考技術圖紙參數。

型號：BS-2015X-01	型號：BS-2520X-04	型號：BS-2524X-01
尺寸：20x15-M3	尺寸：25x20-M3	尺寸：25x24-M3
吸力：0mm≤2kg	吸力：0mm≤6kg	吸力：0mm≤5kg
技術圖紙參數	技術圖紙參數	技術圖紙參數

型號：BS-3025X-02	型號：BS-3529X-02	型號：BS-4027X-17
尺寸：30x25-M3	尺寸：35x29-M6	尺寸：40x27-M5
吸力：0mm≤20kg	吸力：0mm≤24kg	吸力：0mm≤40kg
技術圖紙參數	技術圖紙參數	技術圖紙參數

型號：BS-5030X-01	型號：BS-5537X-01	型號：BS-7040X-01
尺寸：50x30-M4	尺寸：55x37-M4	尺寸：70x40-M4
吸力：0mm≤60kg	吸力：0mm≤80kg	吸力：0mm≤150kg
技術圖紙參數	技術圖紙參數	技術圖紙參數

型號：BS-8040X-01	型號：BS-32100X-01	型號：BS-20025X-01
尺寸：80x45x40	尺寸：100X32X32-M5	尺寸：200X50X25-M8
吸力：0mm≤20kg	吸力：0mm≤35kg	吸力：0mm≤35kg
技術圖紙參數	技術圖紙參數	技術圖紙參數

以上包含了微型電磁鐵的型號規格，當然還有很多種類沒有統計到的，有其他型號也會隨時增加，可前往首頁查看。
