徑向電磁鐵

徑向電磁鐵是一種能夠產生軸向力的電子元器件。它通常由鐵芯和繞組組成，當電流通過繞組時，會在鐵芯周圍產生一個軸向拉伸力。具有結構簡單、磁場強度高、控制方便的等優點，因此在自動化設備。電磁驅動器。電磁閥等領域得到了廣泛的運用。

徑向電磁鐵的工作原理是根據安培環路定律和右手定則，在電流通過繞組時，磁場的方向由右手定則規定，從而產生一個軸向的磁場。徑向電磁鐵可以根據需要進行調節，改變電流大小或者繞組的設計，從而改變磁場的強度和方向。

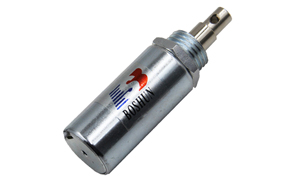

徑向電磁鐵一般設計成圓柱形或方體形，鐵芯設計成圓形、對線圈繞線和導磁效益最大化。

設計一款徑向電磁鐵我們所需要的核心數據是鐵芯推動或拉動多重的物體，其次是推拉或拉動的距離（行程），最后是通電的頻率，根據這三要素可以參考圓管式電磁鐵選型表選型定制。

提供一款徑向電磁鐵參數參考：

產品主要參數：

1.名稱型號(P/N):博順產銷徑向電磁鐵BS-1939T-01

2.標準測試條件(TEST)：

2.1 環境溫度(temperature range):-20℃～45℃

2.2 相對濕度(relative humidity):5%～60%RH

2.3 額定電壓(rated voltage):DC24V

2.4 功耗(wattage)：6.7W(DC24V,R 85Ω±10%)

2.5 工作循環(PERATION CYCLE):通:斷=0.02s:0.02s( 長時間通電，頻率 ED 100% )

3. 外觀:沒有損傷、破裂、生銹 、表面污點

4. 電氣特性(ELECTRICAL)

4.1 使用電壓(working voltage):DC24V±10%

4.2 力量(potence)：5mm:≥122gf (DC24V)

4.3 絕緣電阻(insulation resistance):DC500V,≥50MΩ(線圈和骨架之間)

4.4 耐電壓(high voltage ): AC700V 50/60Hz-1秒,漏電流最大0.5毫安(線圈和外殼之間)

5.0 壽命(biometry):正常使用狀態下20萬次以上。

如需設計一款徑向電磁鐵，提供安裝結構尺寸、行程、力量、以及通斷頻率可在線咨詢或來電咨詢定制打樣！
