防盜智能鎖電磁鐵的設計

電磁鐵是智能鎖具的核心控制元件，也可以通過電磁鐵來直接控制門鎖的開關，但是對于不懷好心之人會通過永磁鐵來控制間接性開鎖。因此我們也做了相關測試可以簡單看看：



圖1                                                   圖2                                                        圖3

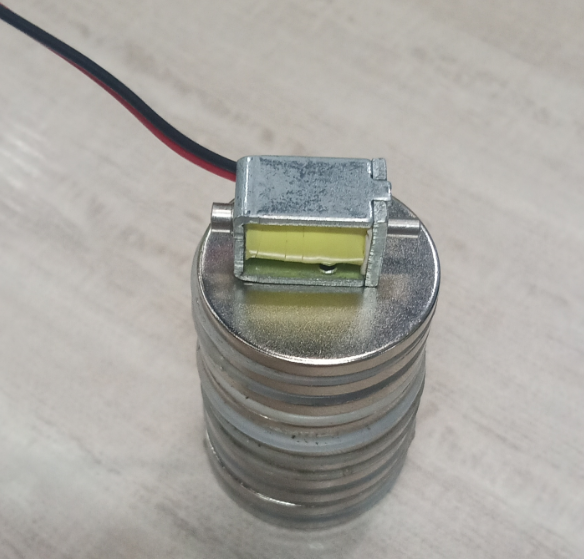

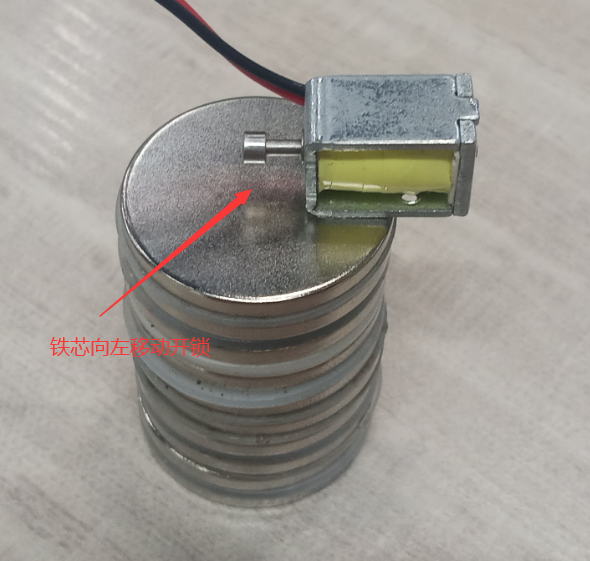

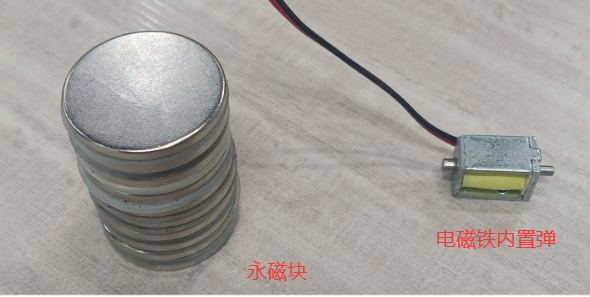

測試時我們準備了永磁鐵和一個小型的拉式電磁鐵。圖2是把電磁鐵放在永磁鐵上方，可以看出內置鐵芯沒有變動，且內置彈簧會使其鎖芯保持彈出狀態。我們隨著把電磁鐵像右移動時，鐵芯由于永磁鐵的吸力牽引鐵芯開鎖。實現了物理開鎖的特點。

由于需求限制，鎖的安裝和結構已經固定，我可以設計電磁鐵的鐵芯上做出調整。

鐵芯內置彈簧，鐵芯與線軸間隔一定間隙，鐵芯前端設計一個凹槽 沒有受外力的情況下鐵芯正常穿入線軸里面。外部有永磁鐵側向力時會使鐵芯偏心與凹槽鐵芯處達到自鎖功能。

產品所面臨的一些問題部分得到解決，總還是有一句話，“防小人不防君子”只有不斷的去完善解決時，產品本身才能做到強大。
